當前位置：GXY-1C型地勘移位鉆機(標準型150米高速移位鉆機)

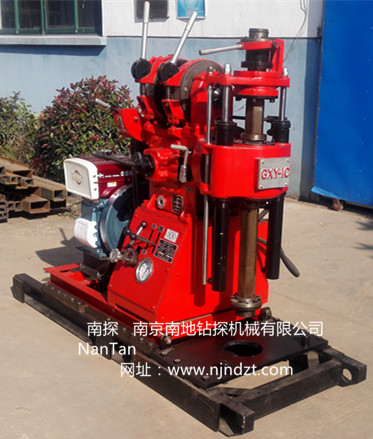

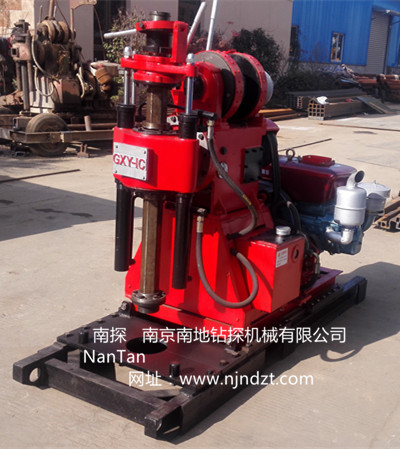

GXY-1C型移位手動卡盤鉆機是在GXY-1型鉆機的基礎上調整了高速功能的立軸式輕便鉆機，固定機架改為滑移機架，回轉器與變速箱改為封閉結構。本鉆機適用于工程地質勘探，固體礦床的普查勘探，爆破孔及混凝土結構的檢查孔等。鉆機既可以取土樣、巖芯樣，也可以不取芯鉆孔（鉆孔灌漿、水井等）,或者進行重型動力觸探和標準貫入試驗（SPT）、沖擊鉆進提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。
根據地層不同，可選用金剛石、復合片、硬質合金、麻花等鉆頭進行鉆進，開孔直徑為?150毫米。當鉆孔終孔直徑為75毫米，鉆孔的深度可達150米。
主要特點:1、鉆機輸入功率大，輸出扭矩大，鉆進能力強。2、鉆機輸出轉速范圍寬，既適用于工程地質勘察，又適用于金剛石巖芯鉆探。3、鉆機配有高速功能，適合堅硬巖層的金剛石鉆進。4、具有油壓給進機構，采用球卡式夾持機構，提高鉆進效率，減輕工人勞動強度。 5、采用了動力頭液控后移使機架讓開孔口，方便更換鉆桿、鉆具，以延長動力頭的壽命。6、鉆機配有主動鉆桿，可實現不停車倒桿，效率高，安全可靠。7、鉆機采用東風－12型手扶拖拉機的成熟結構，雙片常閉磨擦式離合器，開閉靈活，操作調整方便。8、鉆機變速箱采用汽車變速箱式結構，單手把變速，并具有互鎖機構，操作方便。9、鉆機結構緊湊，體積小，重量輕，最大部件在100kg以?xún)?，便于解體及搬運，適用于丘陵或山區工作。
|
技術參數 |
|
1、鉆機 鉆進深度：150m,開孔直徑：150mm,終孔直徑：75mm 鉆桿直徑：42、50mm, 鉆孔傾角:360°， 鉆機外廓尺寸（長*寬*高）：1800*970*1560mm;鉆機重量（不包括動力）：650kg |
|
2. 回轉器 立軸轉速：正轉：93、253、523、1010 r/min ， 反轉：52 r/min，立軸行程：500 mm， 立軸最大給進壓力：20KN,立軸最大起拔力：25KN,立軸最大扭距：1.2KN.m，立軸下端離地面最大距離：600 mm，主動鉆桿夾持方式：球卡式 |
|
3. 卷?yè)P機 最大起重量(單繩)：15 KN 卷筒轉速：20，60,125,242 r/min, 卷筒圓周線速度(二層)：0.22，0.59，1.22，2.36 m/s, 鋼絲繩直徑：9.3 mm,鋼絲繩容量：35 m |
|
4.讓開孔口方式：動力頭液控后移,行程：330mm |
|
5.油泵 型號：CB-FA10C-FL 額定壓力：16 Mpa 流量：10 ml/r 額定轉速:1800-2400 r/min |
|
6.柴油機 型號：ZS1100 額定功率：12.1KW 額定轉速：2200 r/min |
|
7.電動機 型號：Y160M-4 額定功率：11 KW 額定轉速：1440 r/min |
注:本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出。
鉆機底座及鉆塔選配(根據需求選擇一項）：1、T-SJ-3型三角架鉆塔；2、T2-SJ-3型兩輪拖掛三角架鉆塔；3、T-SJ-4型整體底座及四角架鉆塔；4、T4-SJ-4型四輪拖掛底座及四角架鉆塔；5、LP-4T-01-A型履帶底盤及四角架鉆塔；6、LP-4T-01-B型履帶底盤及四角架鉆塔；7、LP-4T-02-B型履帶底盤及井字形液壓起落鉆塔；8、LP-4T-02--B-STRZT型履帶底盤及人字形全液壓起落鉆塔；9、LP-4T-02-B-STZDT型履帶底盤及雙塔架折疊式液壓鉆塔；10、LP-4T-02-B-SST型履帶底盤及全液壓伸縮式鉆塔（高度可調）。備注：型號加-SG型為液壓升高型履帶底盤（自動上下卡車）。
泥漿泵選配：BW160A型（單缸）、BW200A型(雙缸）。
