當前位置：LP-4T-01、02型鉆機履帶底盤及鉆塔介紹
LP-4T-01、02系列鉆機履帶底盤及鉆塔，配套適合250米以下地質勘探鉆機。鉆機根據用途既可以取土樣、巖芯樣，也可以不取芯鉆孔（鉆孔灌漿、水井等）,或者進行重型動力觸探和標貫試驗（SPT）、沖擊提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。
LP-4T-01型為履帶底盤及四角架鉆塔系列、LP-4T-02型為履帶底盤及液壓起落鉆塔系列，履帶底盤總成一樣，鉆塔不同。
（一）、LP-4T-01/02型履帶底盤及鉆塔與鉆機總成特點如下：
1、總成：履帶底盤總成、鉆塔總成、鉆機、泥漿泵同時裝載為履帶鉆機總成，操作方便，機動性好，省時、省力。行走平穩，轉向靈活，野外通過性能好。
2、該履帶底盤承載重量達4T,可以裝載各種小型鉆機，如：XY-1、XY-1A、XY-1A(YJ)、XY-1A-4、XY-1A-5、XY-1B、XY-200、XY-200(YJ)、XY-200-1、XY-200-2、XY-200A、XY-200A(YJ)、XY-200A-1、XY-200A-2、XY-200B、GXY-1、GXY-1A、GXY-1B、GXY-1C、GXY-2K、GXY-2Q、GXY-200B、GYQ-200、GYQ-200A、GK180、GXY-2C等，并可同時裝載BW160、BW160A、BW200或BW200A型泥漿泵，廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔和空調孔的鉆進。具有結構緊湊，重量輕，體積小，可拆性好等優點。
3、該總成裝有橡膠履帶行走機構，使整機搬遷方便，由于是橡膠履帶對地面無破壞，所以給該鉆機在城市中施工帶來方便，同時適用于野外和泥地等復雜場地。

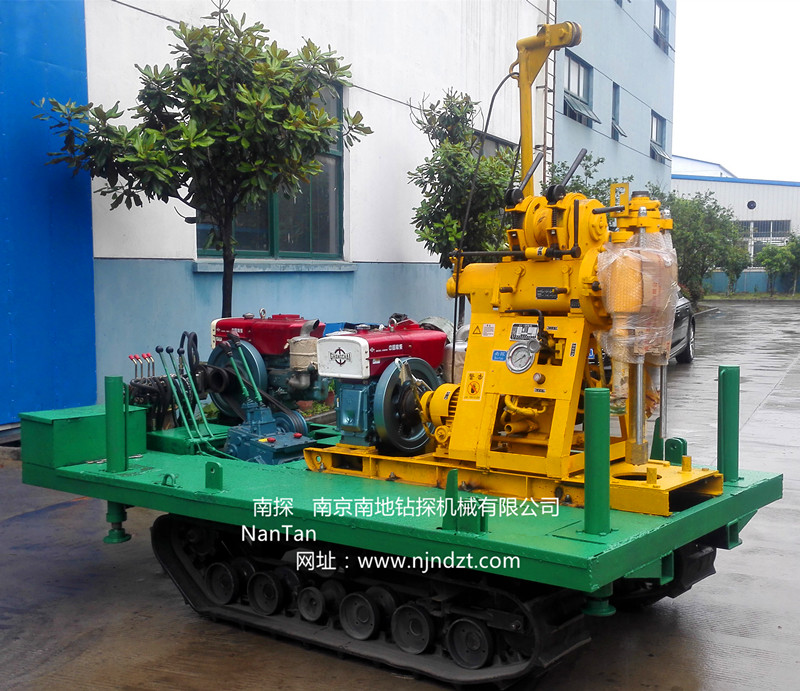

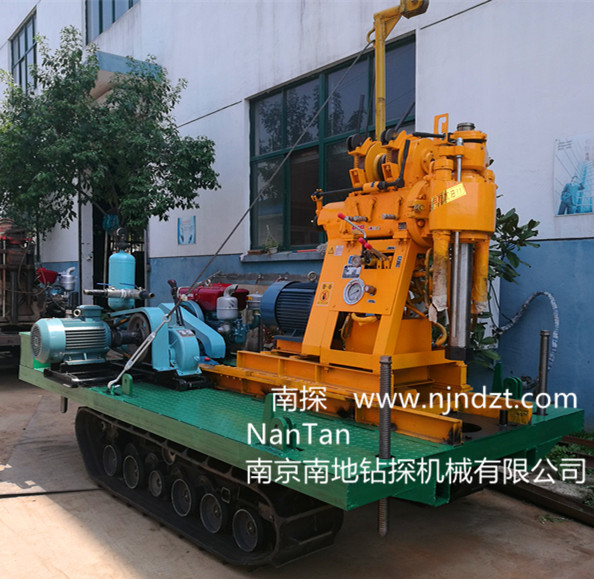

1、LP-4T履帶底盤總成：該總成裝有聯合收割機橡膠履帶行走機構和行走操縱系統，配套柴油機、鉆機橫梁、4組調平衡支撐腿(或短支腿、升高型長支腿液壓支撐腿系統)。
型號：LP-4T-01-A型裝配手旋支撐腿，LP-4T-01-B（-SG）、LP-4T-02-B、LP-4T-02-B-STRZT（-SG）、LP-4T-02-B-STZDT（-SG）、LP-4T-02-B-SST（-SG）型裝配液壓支撐腿。
其中-01為配置四角架鉆塔（或者三角架鉆塔），含LP-4T-01-A、LP-4T-01-B（-SG）型；
其中-02為配置液壓起落鉆塔，含LP-4T-02-B型為履帶底盤及井字形液壓起落鉆塔，LP-4T-02-B-STRZT型為履帶底盤及人字形全液壓起落鉆塔，LP-4T-02-B-STZDT型為履帶底盤及雙塔架折疊式液壓起落鉆塔，LP-4T-02-B-SST型為履帶底盤及全自動伸縮式（高度可調）液壓起落鉆塔；
所有型號都可以加-SG型為升高型履帶底盤，1.5米升高型支撐腿，可液壓升高上下汽車。所有履帶底盤都安裝鉆機工作平臺、工具箱、鉆桿鉆具掛架等組成。鉆機、履帶底盤由不同柴油機各自帶動、互不干涉。
（1）、采用增強齒輪、箱體和軸的承載能力的設計，使變速箱所能輸出的最大功率超出原有產品的近一倍。
（2）、在轉向制動結構上，采用單向轉向制動代替原有的雙半軸齒輪傳動，大大降低了轉向部位的損耗程度。
（3）、采用濕式摩擦片制動替代因作業環境惡劣易造成制動部位漏油而失效的摩擦蹄式制動，從而使制動更為可靠。
（4）、手柄集中，操作方便。
2、鉆塔總成（四種選擇）：
（1）、LP-4T-01-A(B)型人字形四角架鉆塔：2組主塔腿、2組付塔腿、起落塔裝置和雙滑輪天車組成，起、落鉆塔為利用鉆機卷?yè)P機帶動起降、方便可靠。

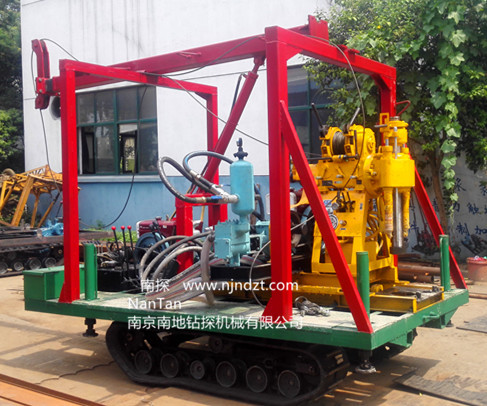

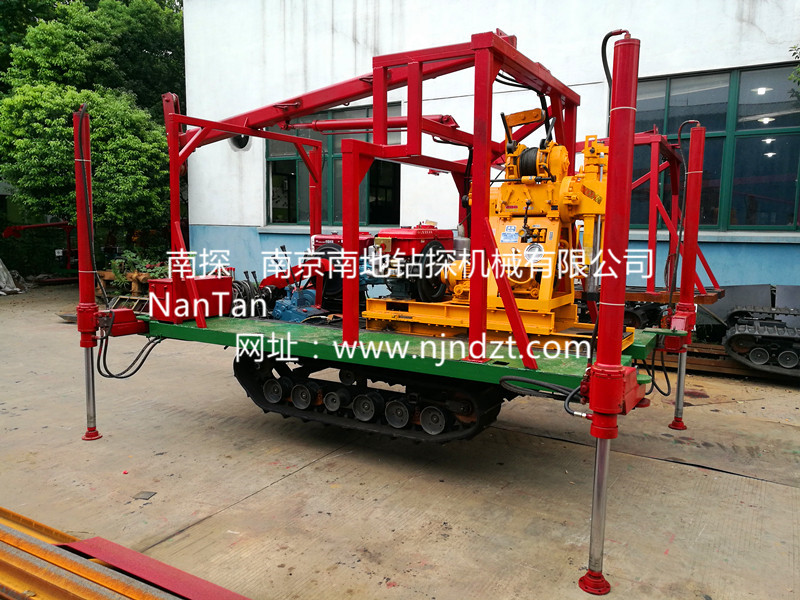

（2）、LP-4T-02-B型井字形液壓起落鉆塔：操縱閥、油泵、油缸、支腿、天車和井字形組合鉆塔組成，起、落塔為液壓操縱、方便可靠。

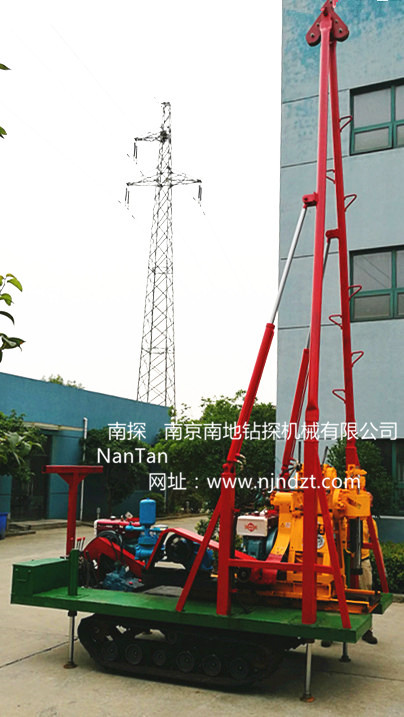

（3）、LP-4T-02-B-STRZT型人字形液壓起落鉆塔：操縱閥、油泵、油缸、支腿、天車和人字形液壓鉆塔組成，起、落塔為液壓操縱、方便可靠。

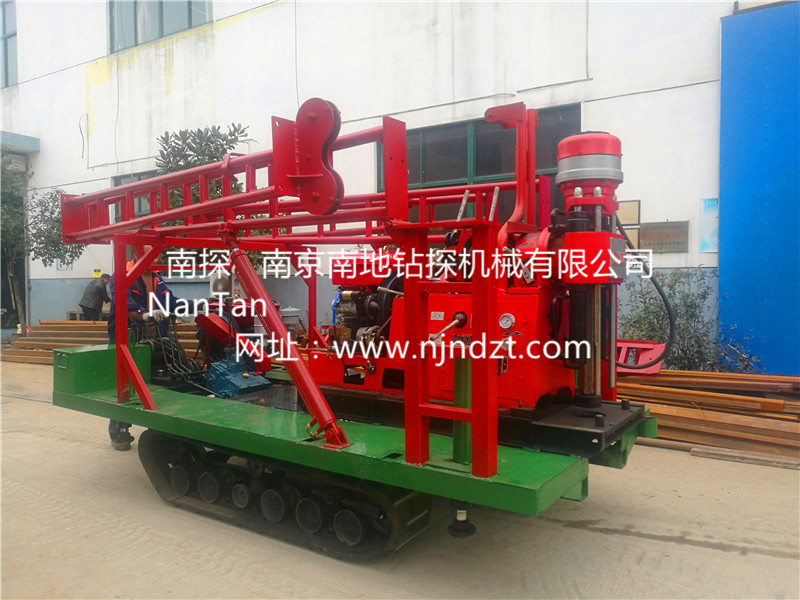

（4）、LP-4T-02-B-STZDT型雙塔架折疊式液壓起落鉆塔：操縱閥、油泵、油缸、支腿、天車和雙塔架折疊式鉆塔組成，起、落塔為液壓操縱、方便可靠。
（5）、LP-4T-02-B-SST型液壓起落鉆塔：操縱閥、油泵、油缸、支腿、天車和全自動伸縮式液壓起落鉆塔組成（高度可調），起、落塔為液壓操縱、高度可調，方便可靠。
